Mặt dựng alu ô cờ và tấm đục lỗ cho khối văn phòng nhà máy Stella

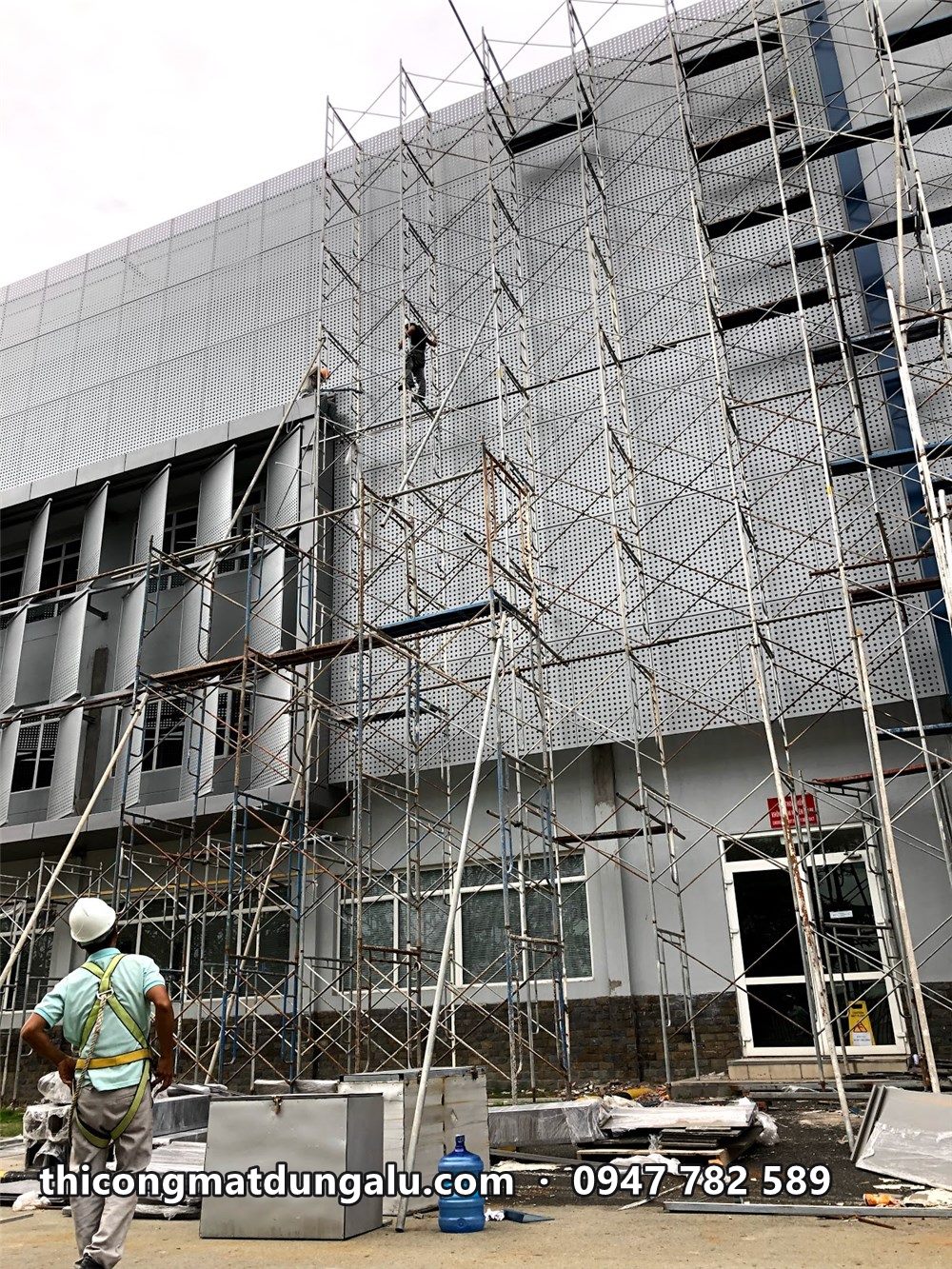

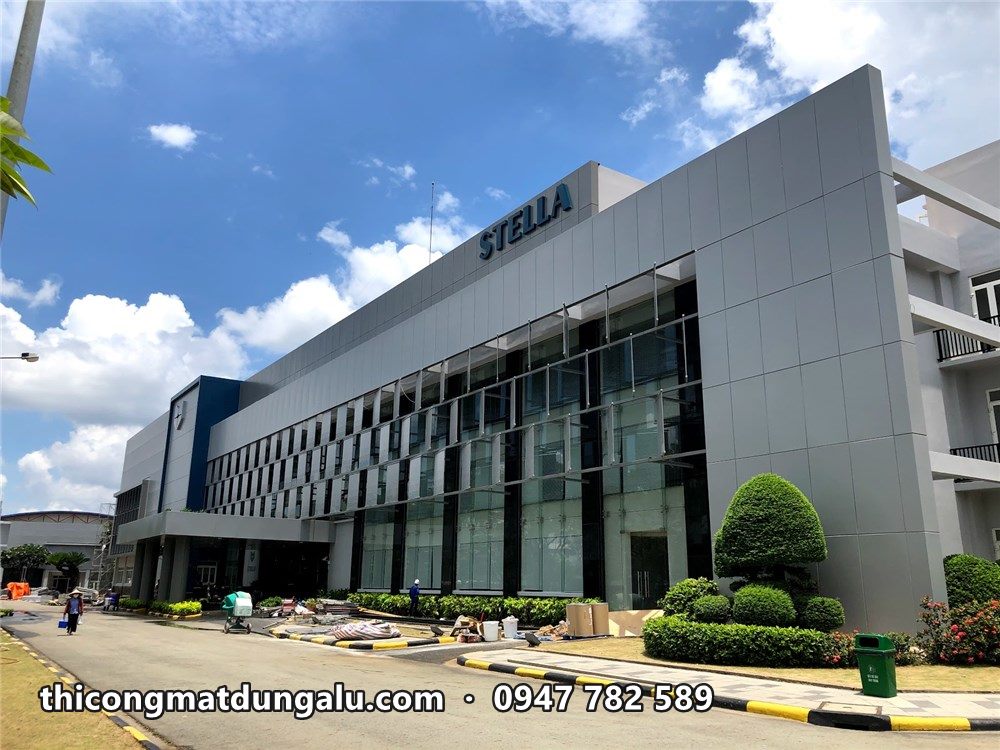

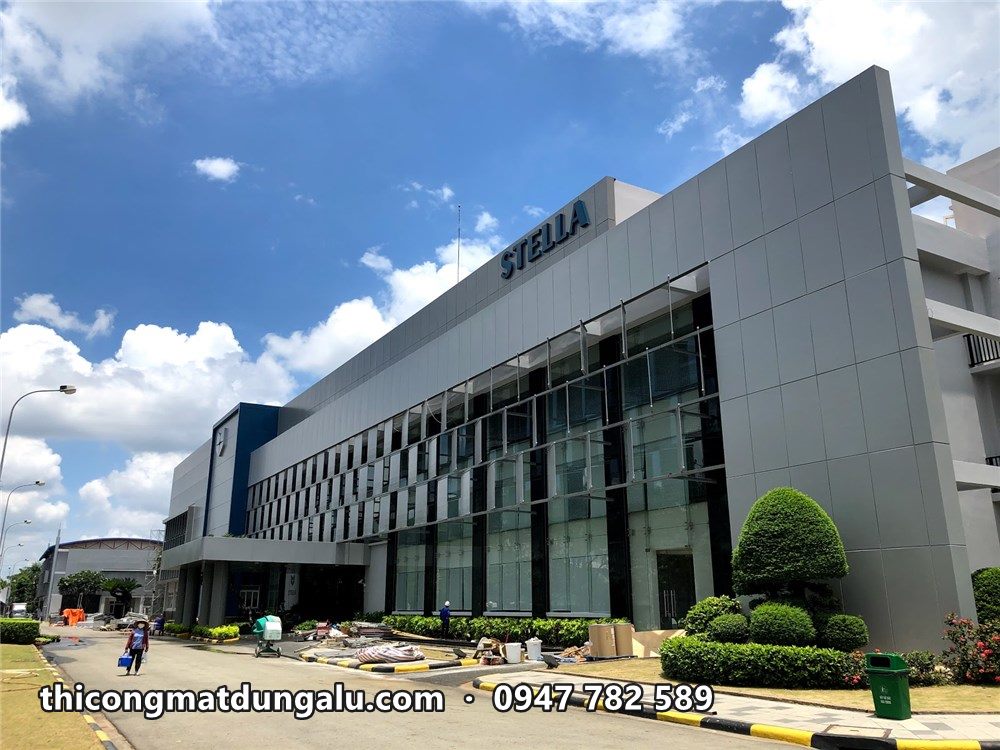

Khối văn phòng của nhà máy Stella là một dãy nhà bốn tầng, mặt tiền dài nhìn ra đường nội bộ khu công nghiệp. Lớp mặt dựng mới phải làm được hai việc: cho tòa nhà một diện mạo hiện đại, và che bớt nắng chiếu vào dãy cửa sổ văn phòng. Giải pháp là các tấm alu đục lỗ xếp so le kiểu ô cờ trước cửa sổ, hai đầu hồi ốp alu xám phẳng.

Tấm mẫu trước khi làm đại trà

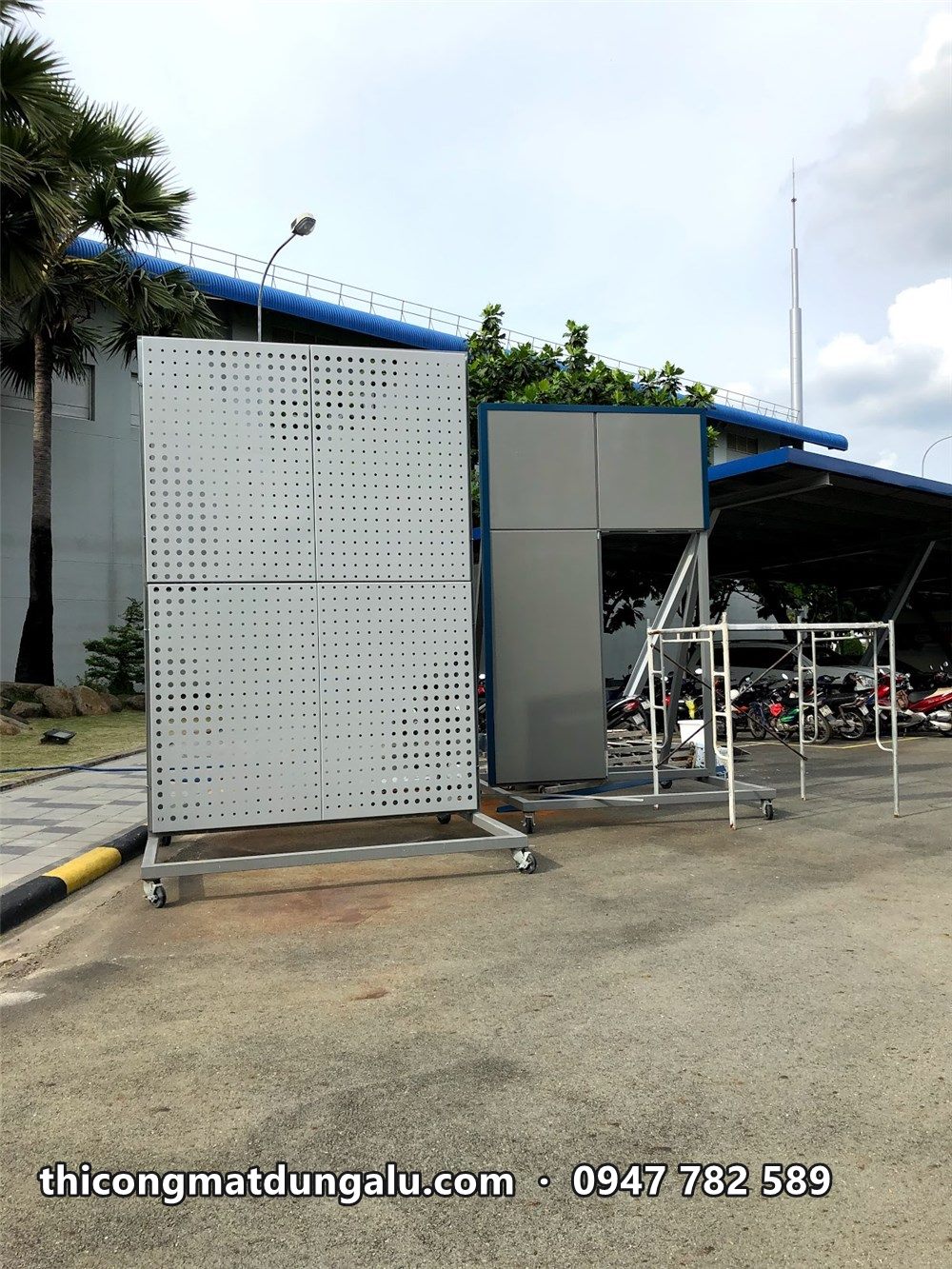

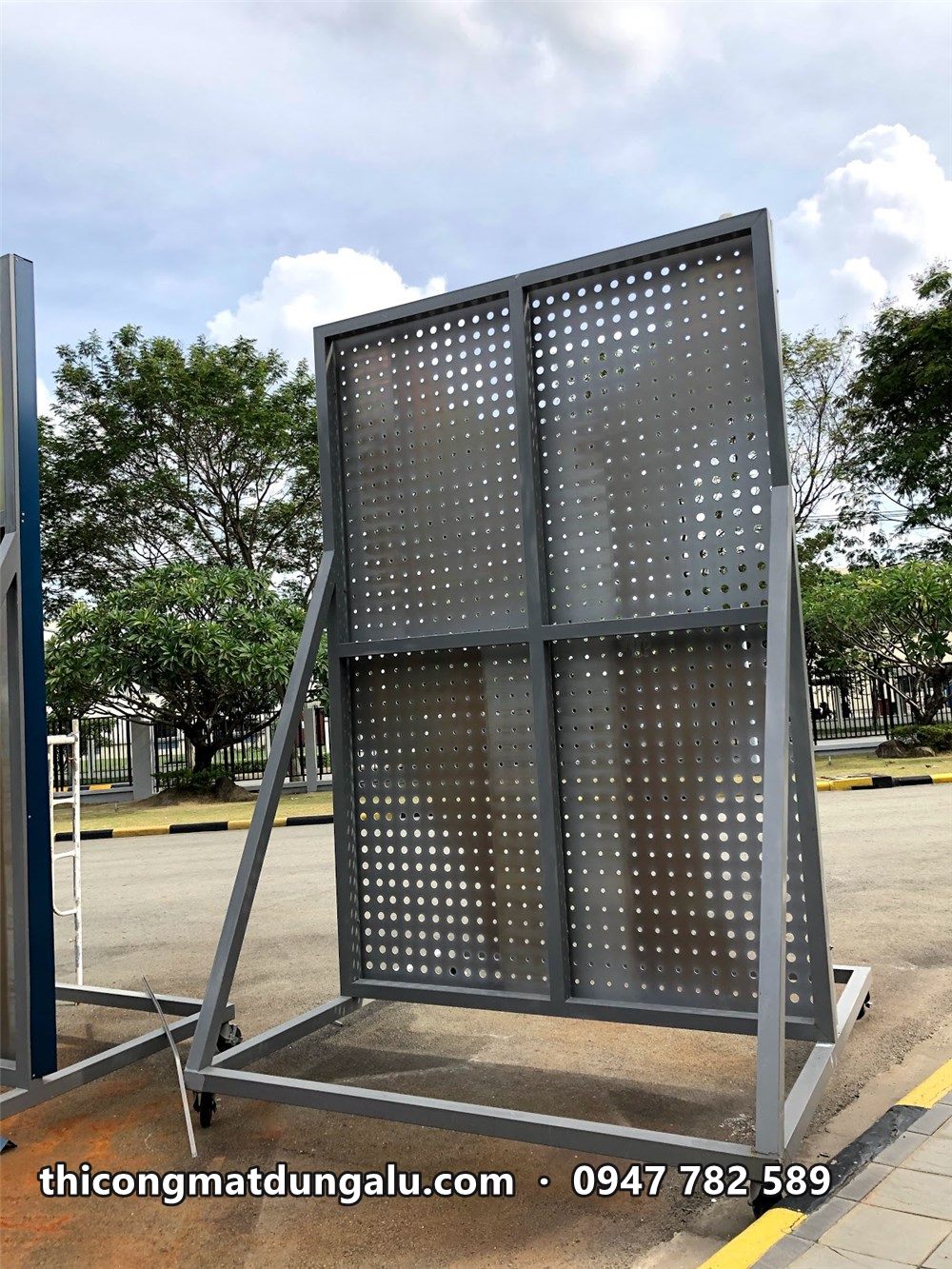

Trước khi đặt hàng số lượng lớn, chúng tôi làm vài tấm mẫu dựng ngay trong sân nhà máy, đủ cỡ thật, có cả lớp đục lỗ và khung đỡ. Chủ đầu tư đứng xem ở khoảng cách thật, lúc nắng và lúc râm, rồi mới chốt mật độ lỗ và màu.

Vật tư và khung xương

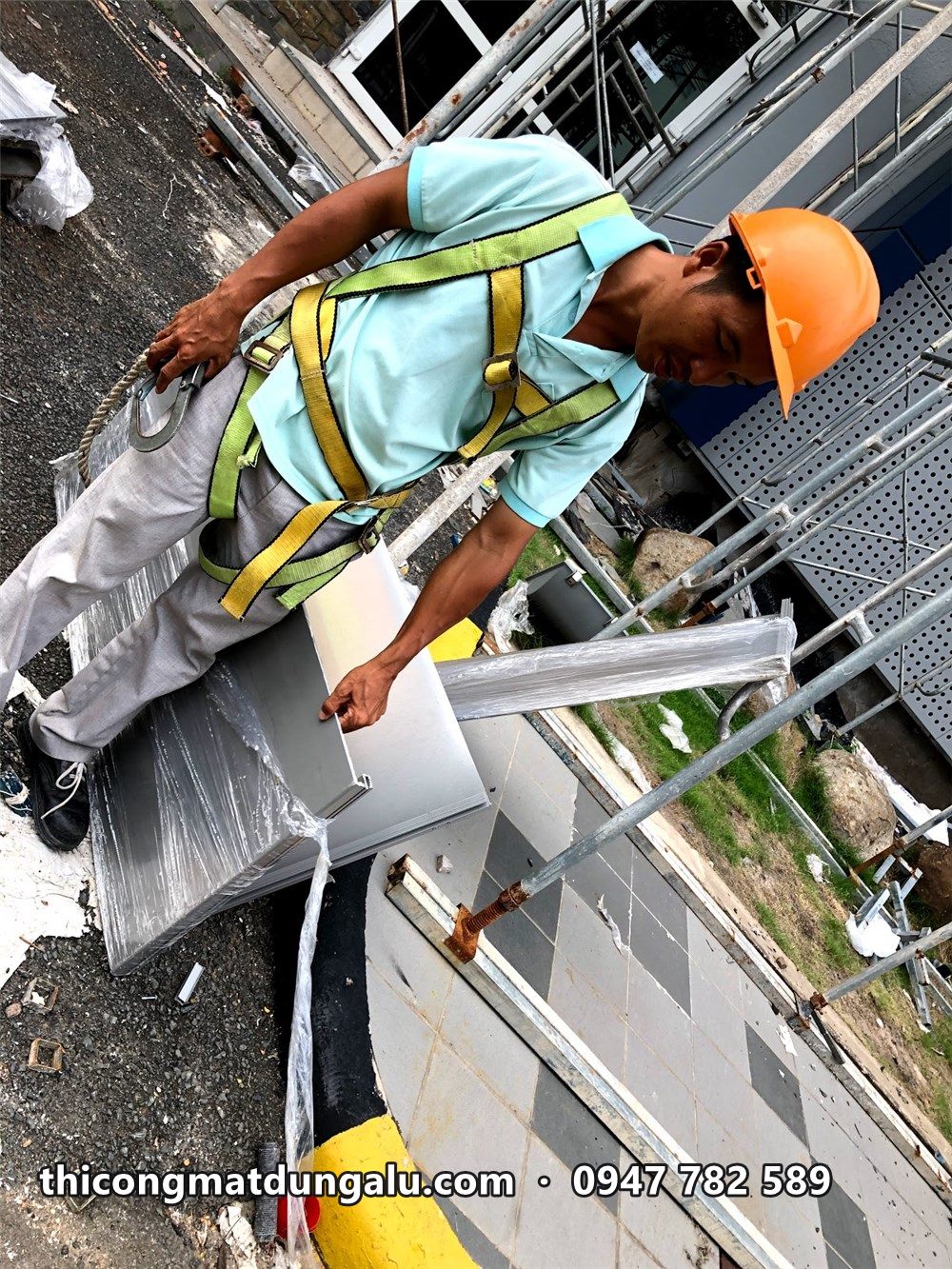

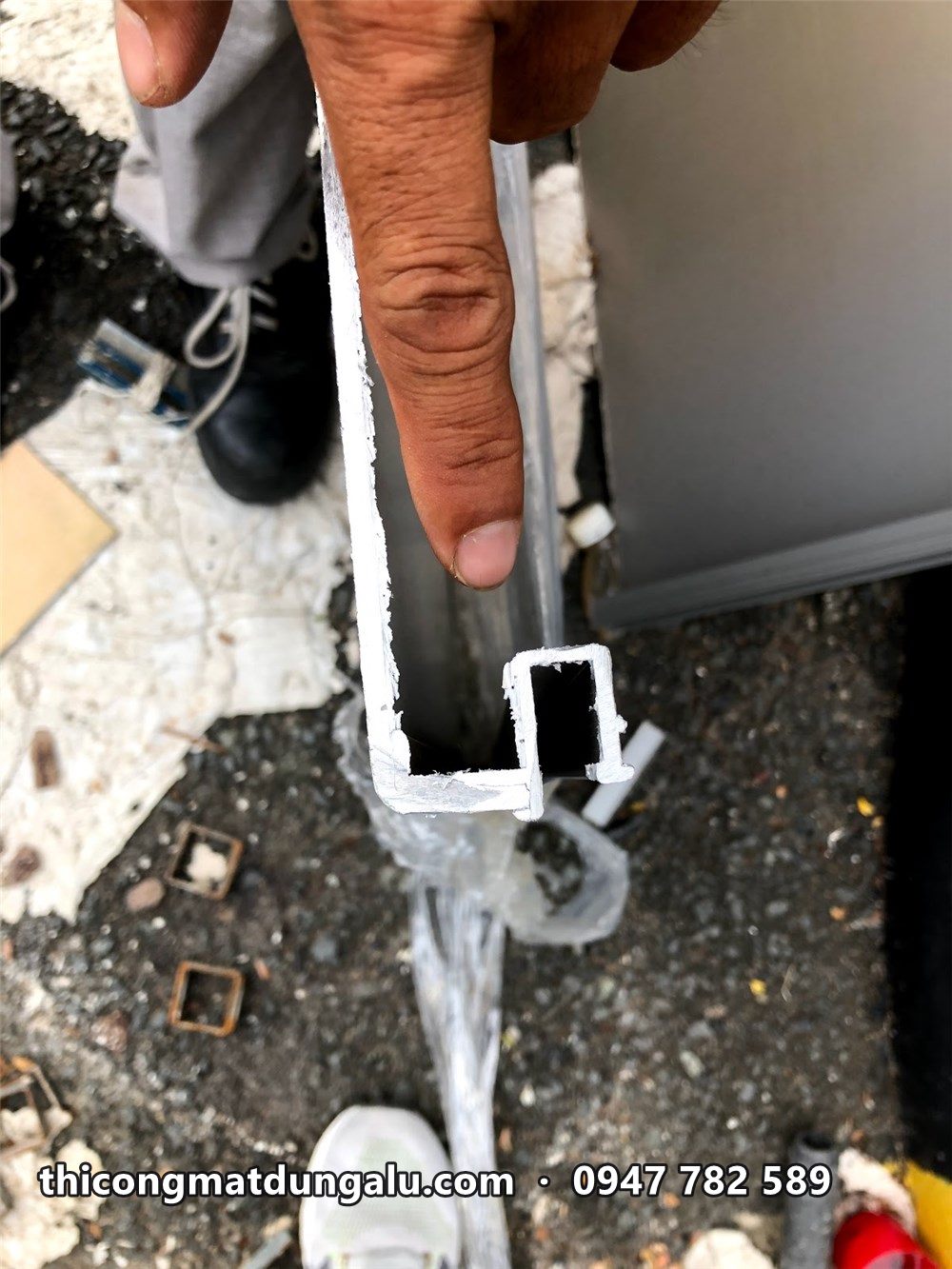

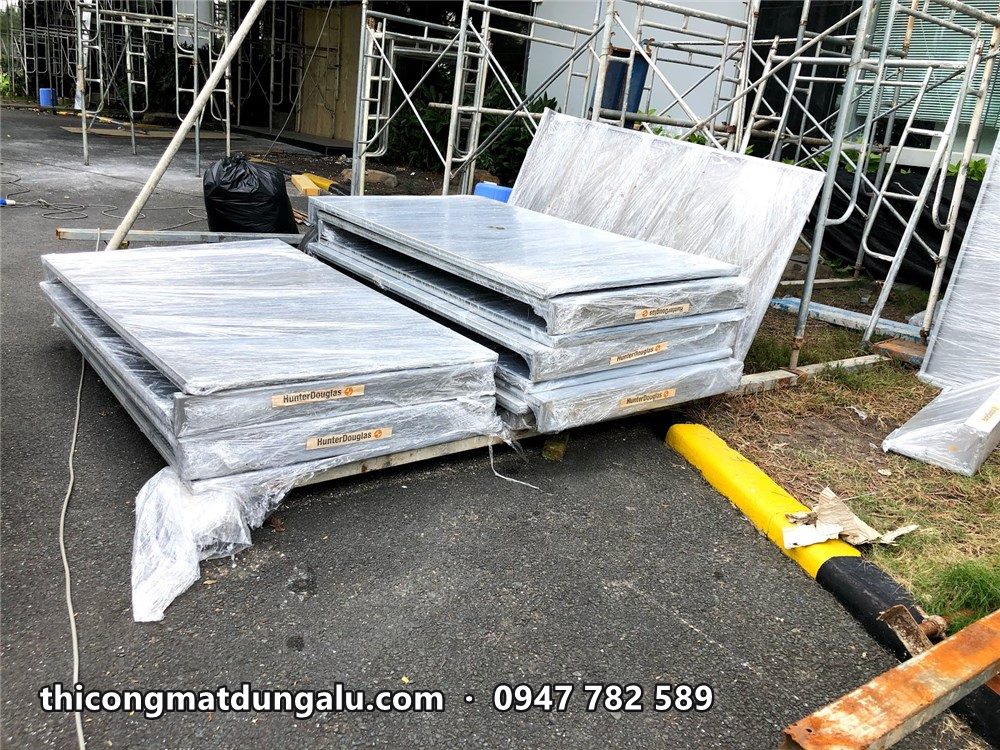

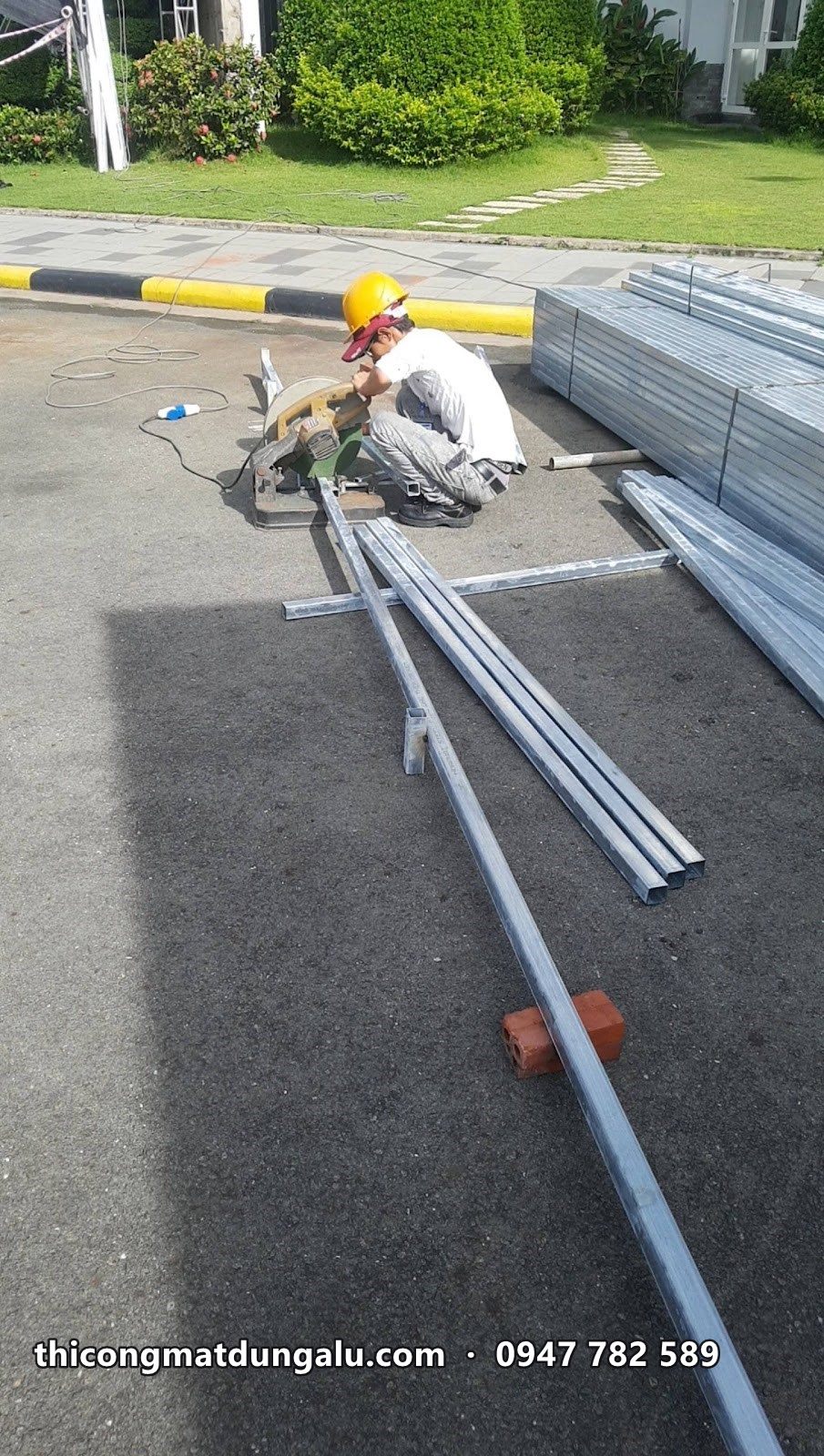

Thanh khung xương được cắt ngay tại sân. Tấm alu và tấm đục lỗ chuyển đến theo từng đợt, xếp trên pallet và còn màng bảo vệ. Mép tấm được gắn ke rồi treo lên khung bằng thanh gài, nên các tấm nằm phẳng và thẳng hàng theo từng tầng.

Lắp mặt dựng ô cờ

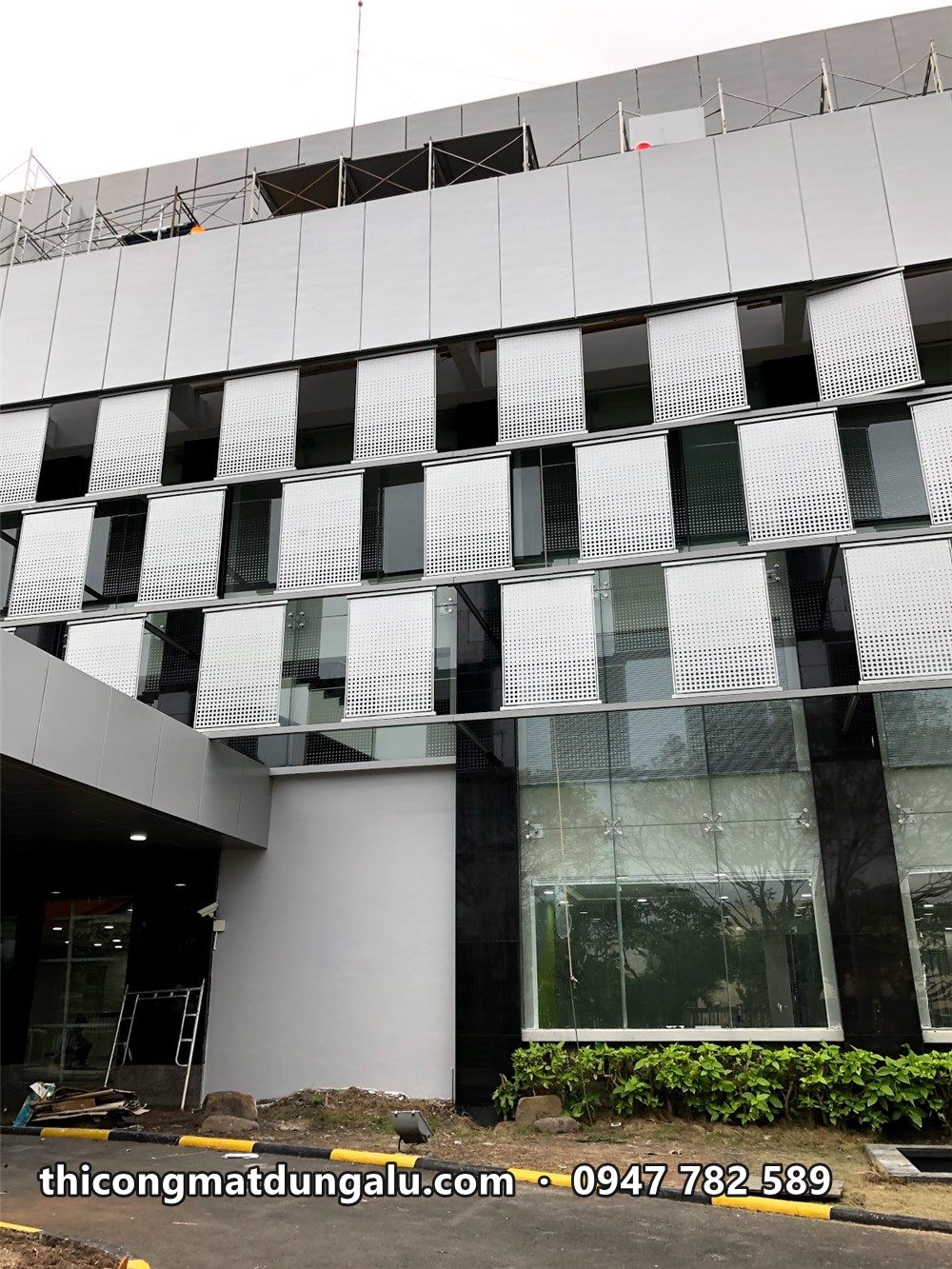

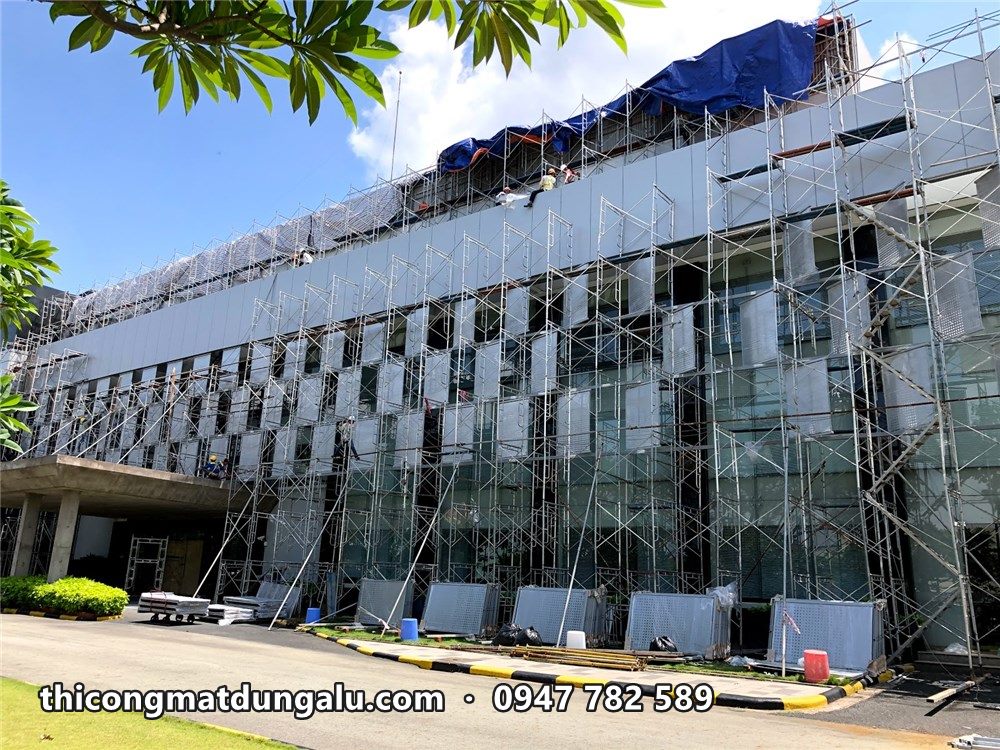

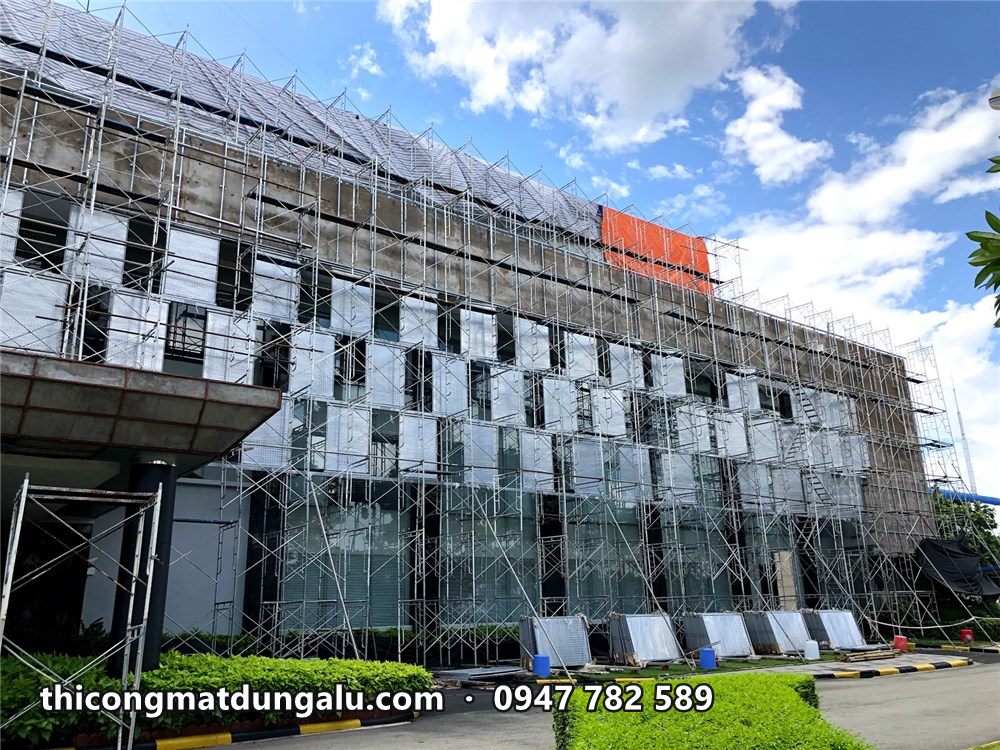

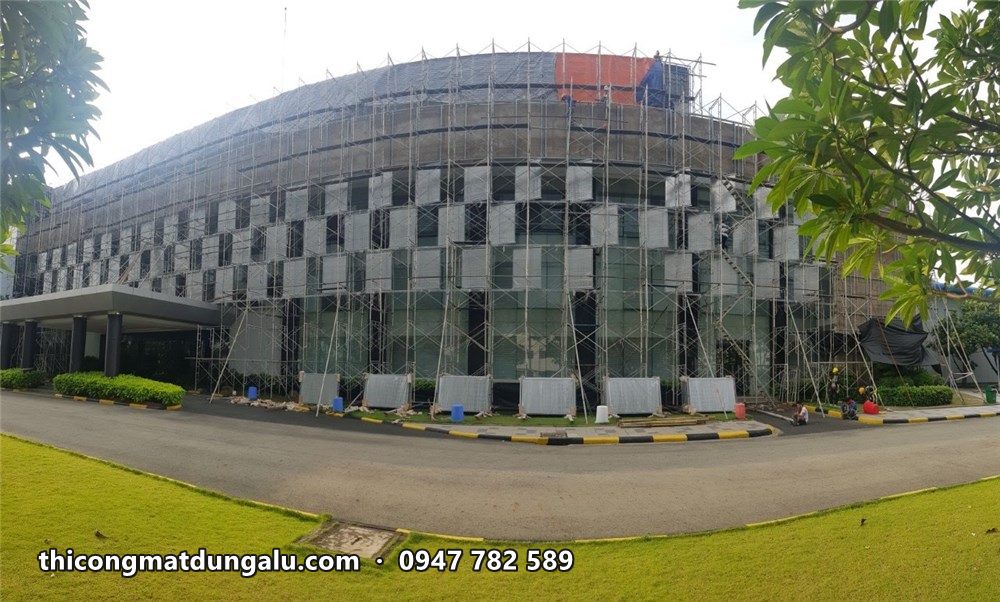

Giàn giáo dựng kín cả mặt tiền dài và các tấm được lắp theo từng tầng. Do xếp ô cờ, thợ phải bám sát bản vẽ: tấm đục lỗ và ô trống xen kẽ nhau, mỗi tầng lệch một nhịp so với tầng dưới.

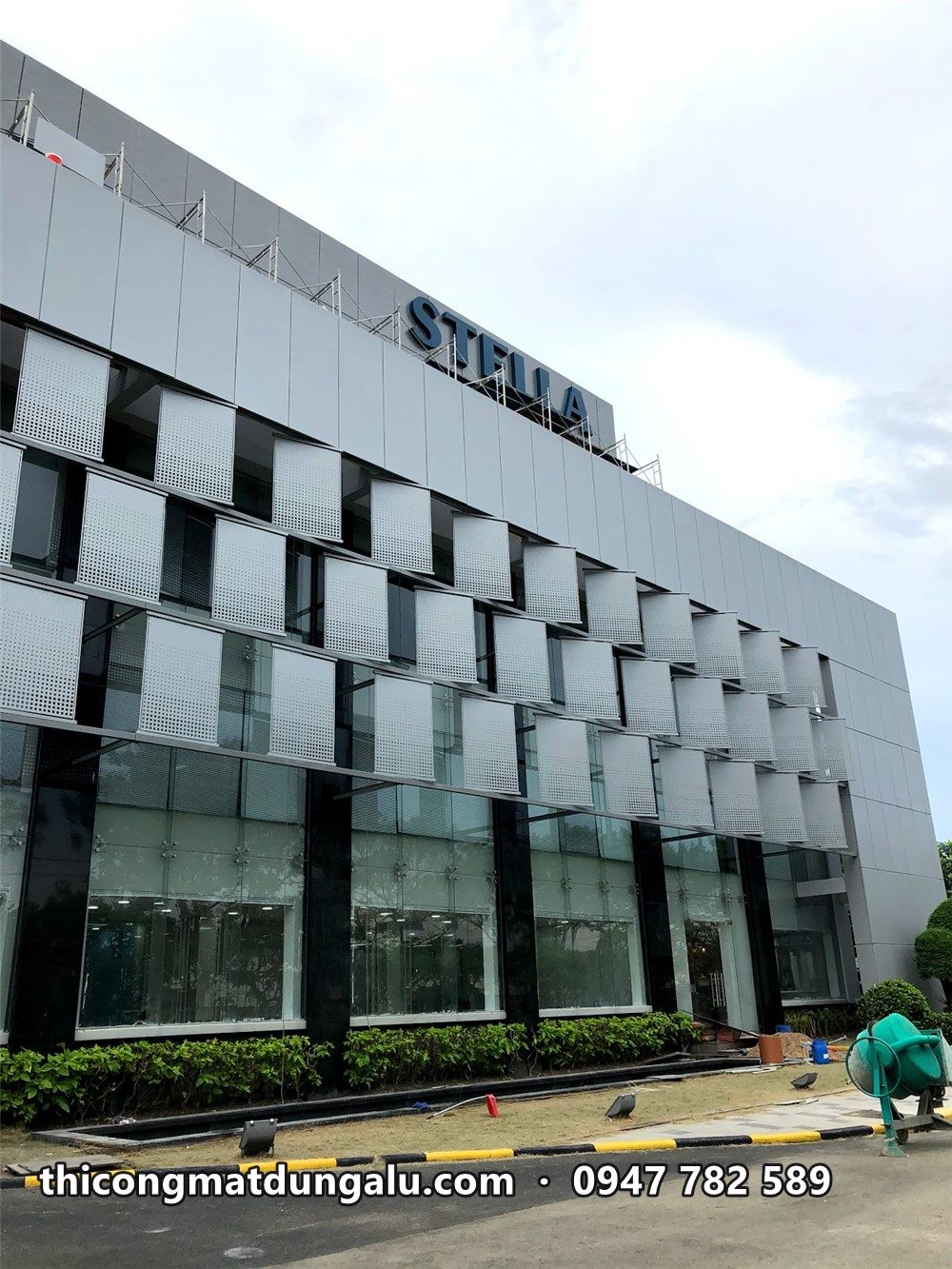

Hoàn thiện mặt tiền

Sảnh đón, trần và cột

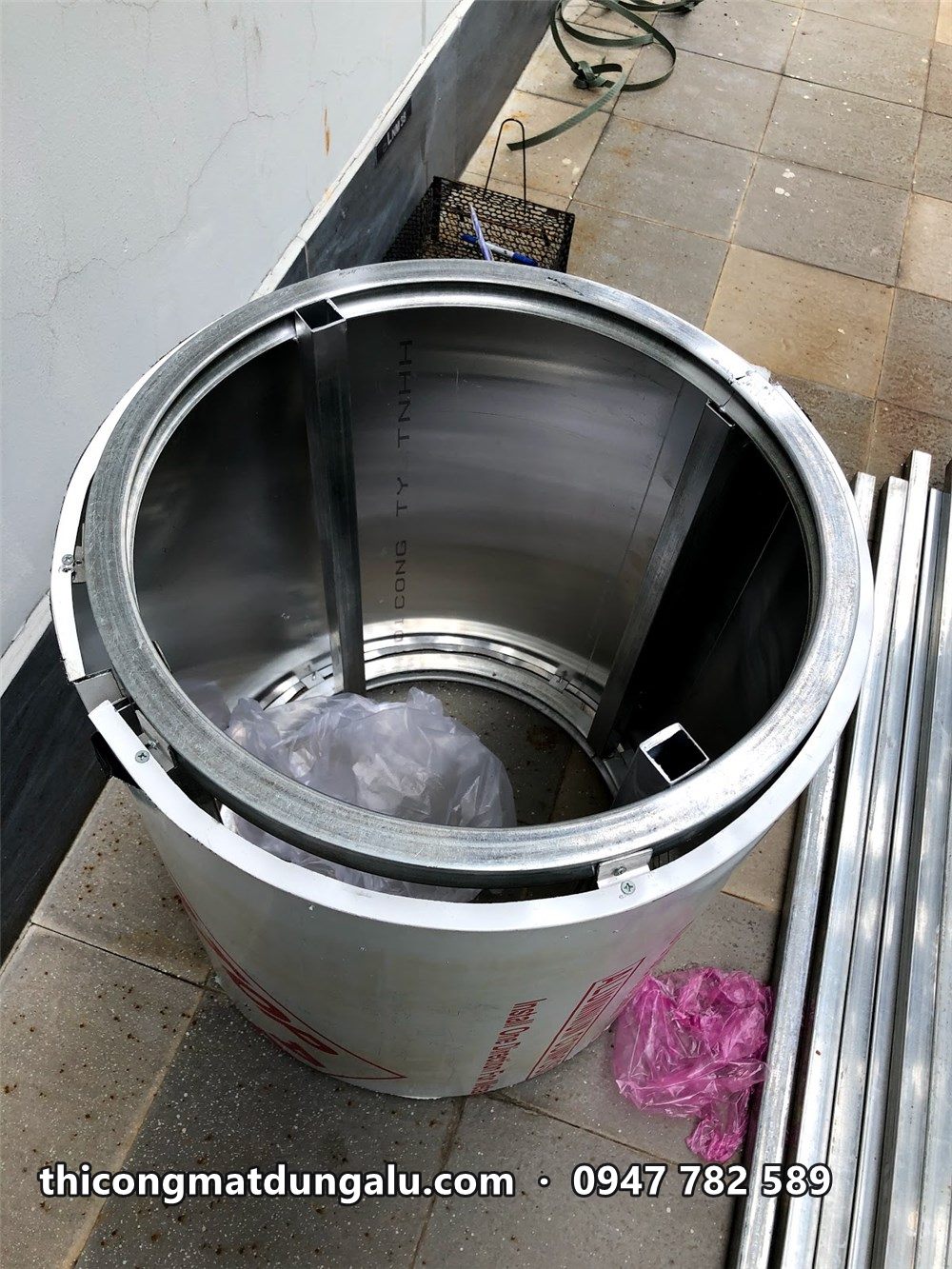

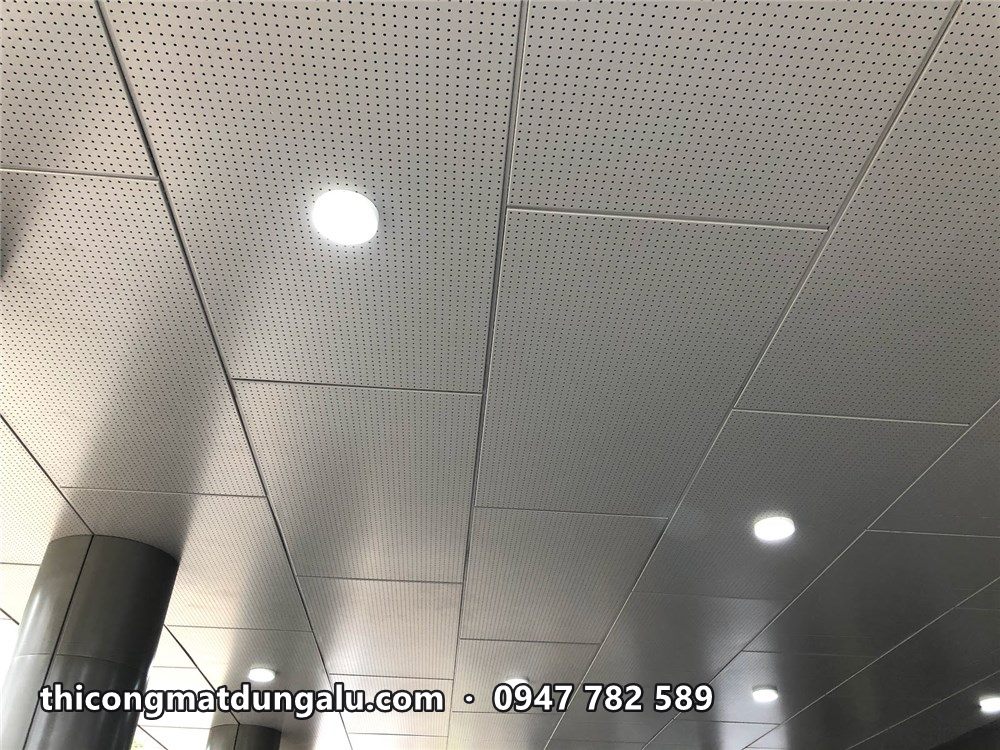

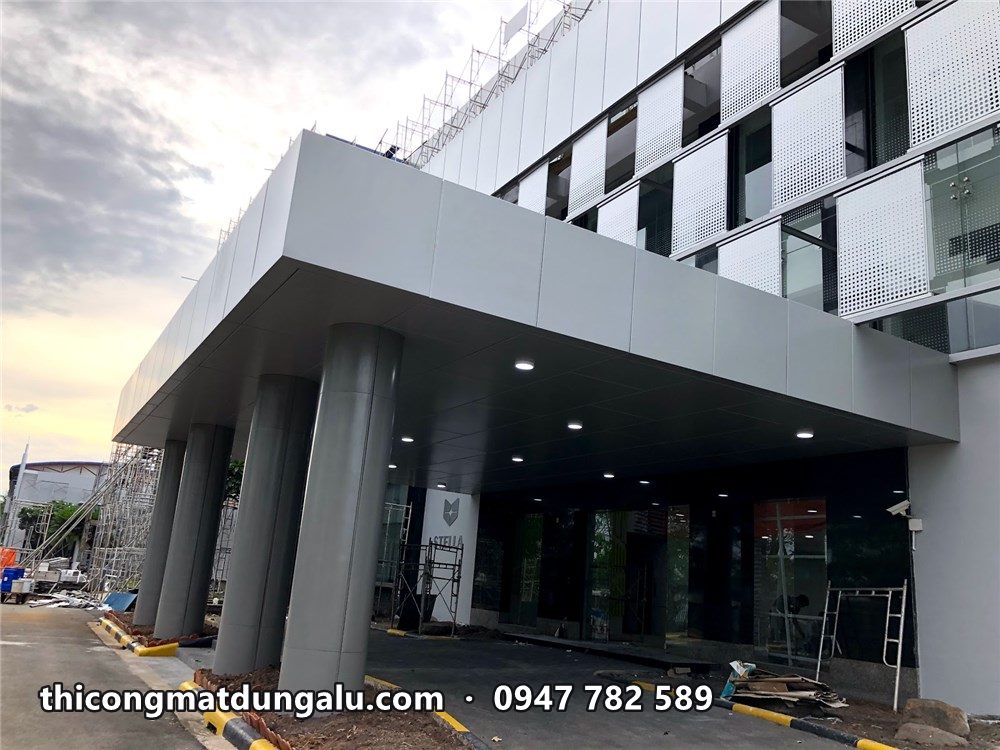

Sảnh đón được ốp alu xám cùng tông với đầu hồi. Trần sảnh dùng tấm alu trắng có đèn âm, cột tròn bọc bằng tấm cong. Tấm bọc cột được cuộn sẵn theo đường kính, giữ màng bảo vệ đến lúc lắp.

Rút ra từ công trình

• Dựng tấm mẫu đủ cỡ để chủ đầu tư xem tận nơi, dễ chốt hơn nhiều so với xem ảnh.

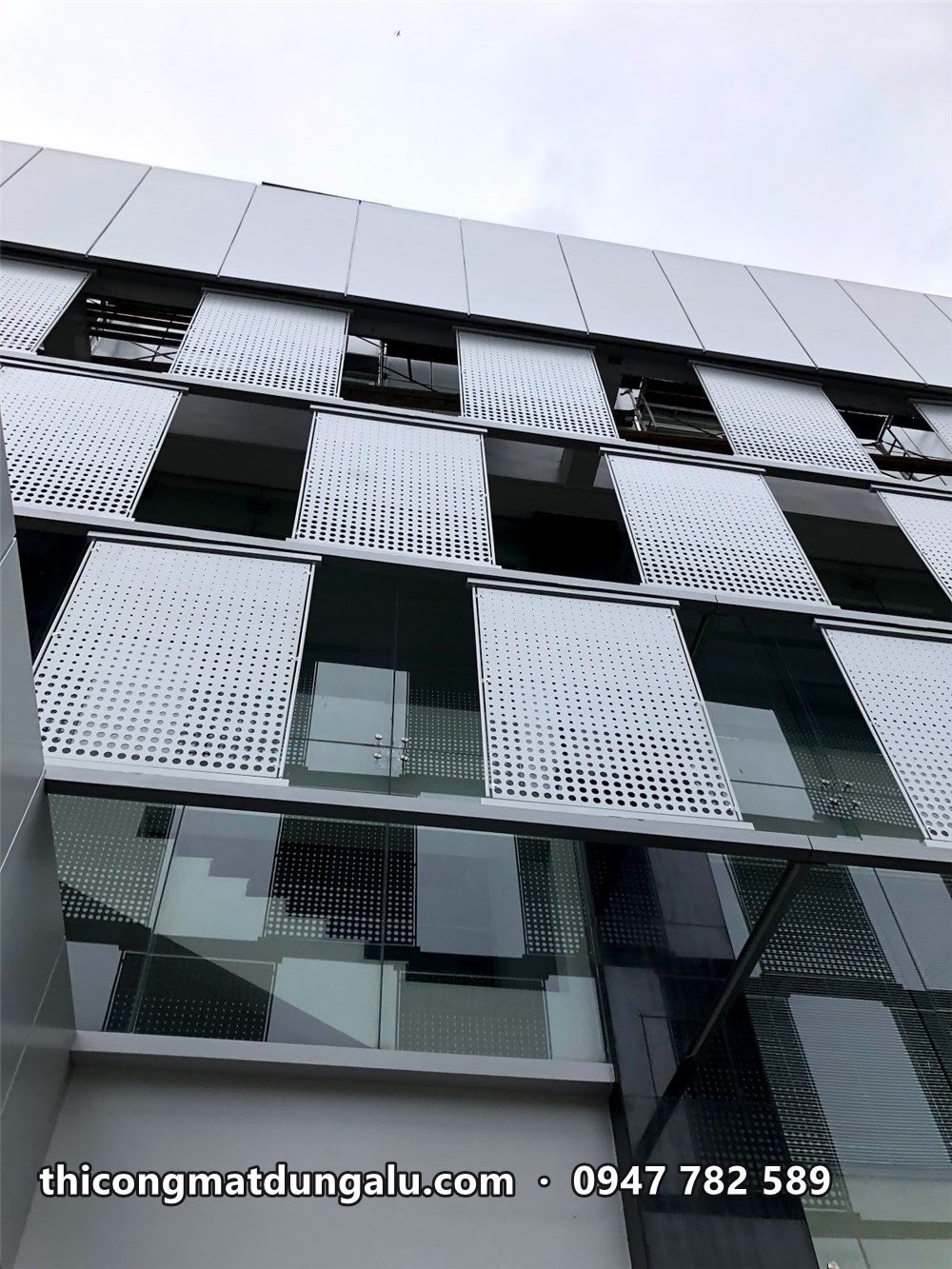

• Tấm đục lỗ trước cửa sổ vừa trang trí vừa giảm nắng, người trong phòng vẫn nhìn ra ngoài được.
• Treo tấm bằng ke và thanh gài giúp các tấm thẳng hàng trên mặt tiền dài.
• Với mặt dựng ô cờ, đánh số từng tấm theo bản vẽ trước khi đưa lên giàn giáo.
