Mặt dựng nhôm đục lỗ tam giác ba màu nhà mẫu Happy One Central
Lượt xem : 2
Mặt dựng ghép từ những tấm nhôm đục lỗ hình tam giác ba màu, ghép theo sơ đồ mã A, B, C. Mười lăm ảnh từ bản vẽ, tấm mẫu đến lúc mặt dựng sáng đèn ban đêm.

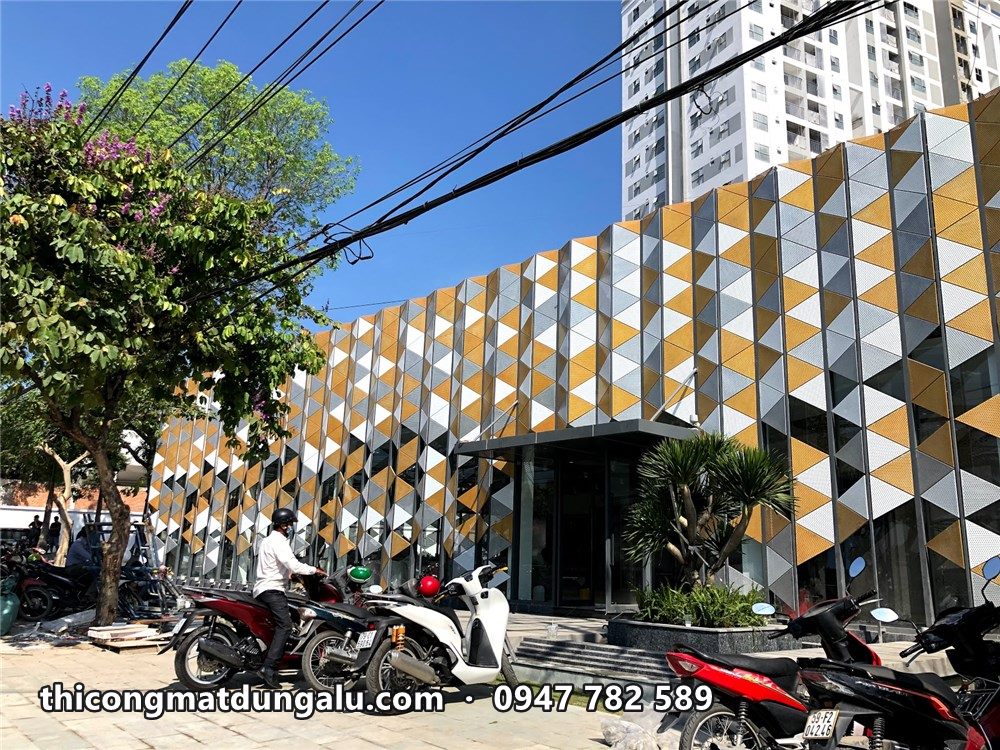

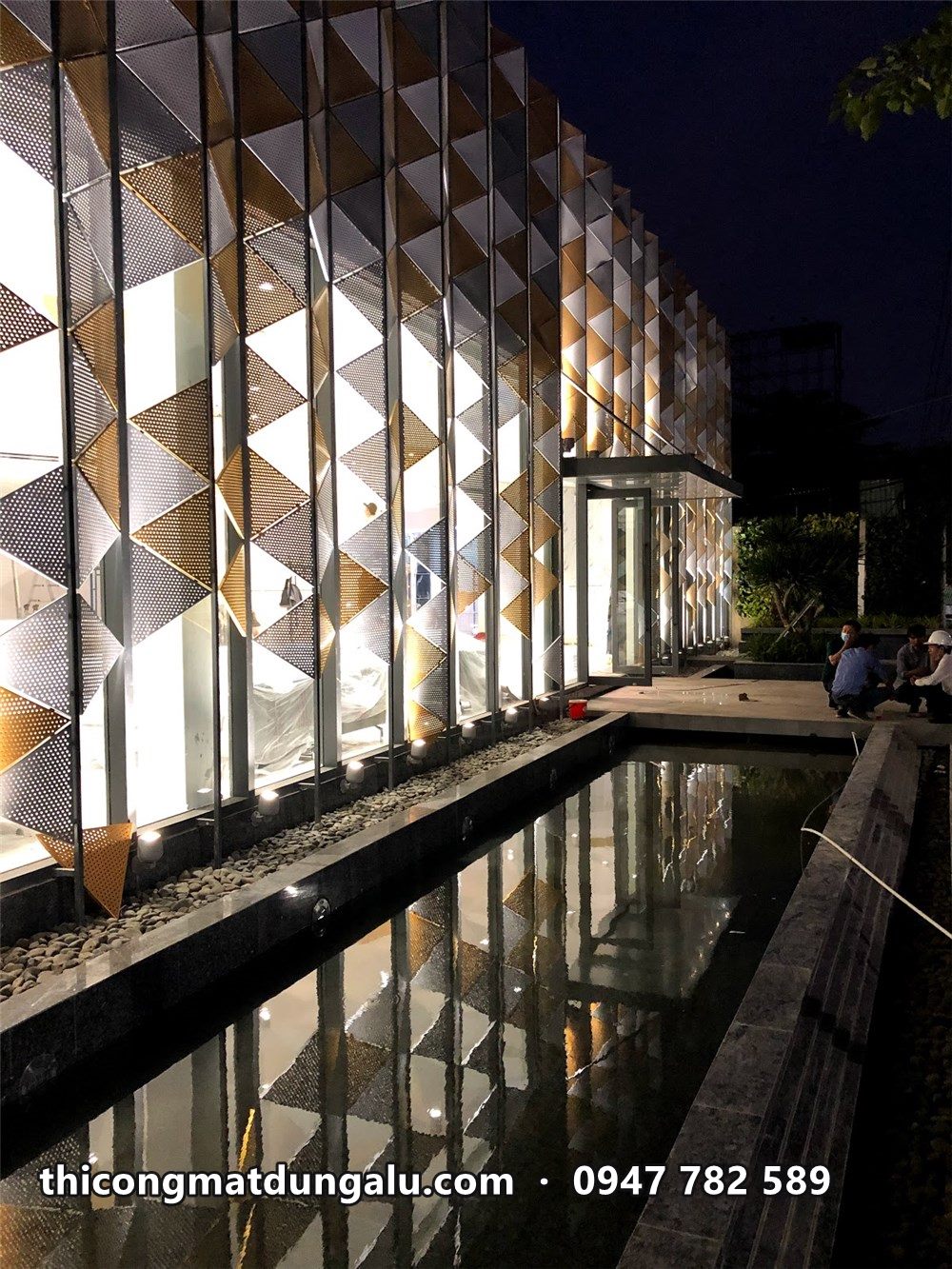

Nhà mẫu Happy One Central của Vạn Xuân Group có mặt dựng không giống bất kỳ công trình nào chúng tôi làm trước đó: những tấm nhôm đục lỗ hình tam giác, ba màu vàng, bạc và đen, ghép thành một lớp vỏ lấp lánh bao quanh khối nhà kính. Ban ngày lớp vỏ lọc nắng cho sảnh; ban đêm đèn bên trong hắt qua lỗ đục, cả mặt dựng sáng lên như một tấm màn. Bài này ghi lại cách chúng tôi làm lớp vỏ đó.
Từ bản vẽ đến tấm mẫu

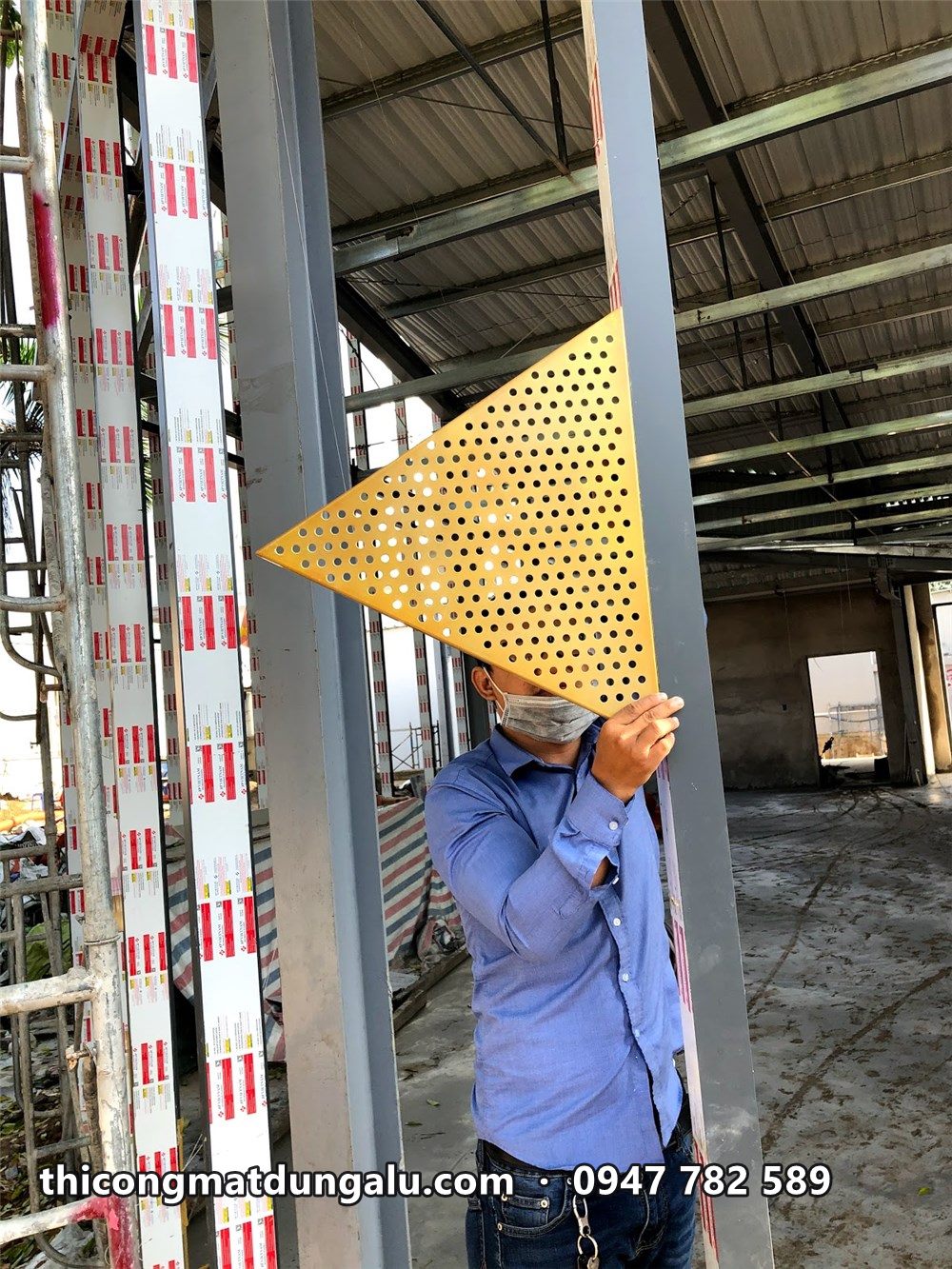

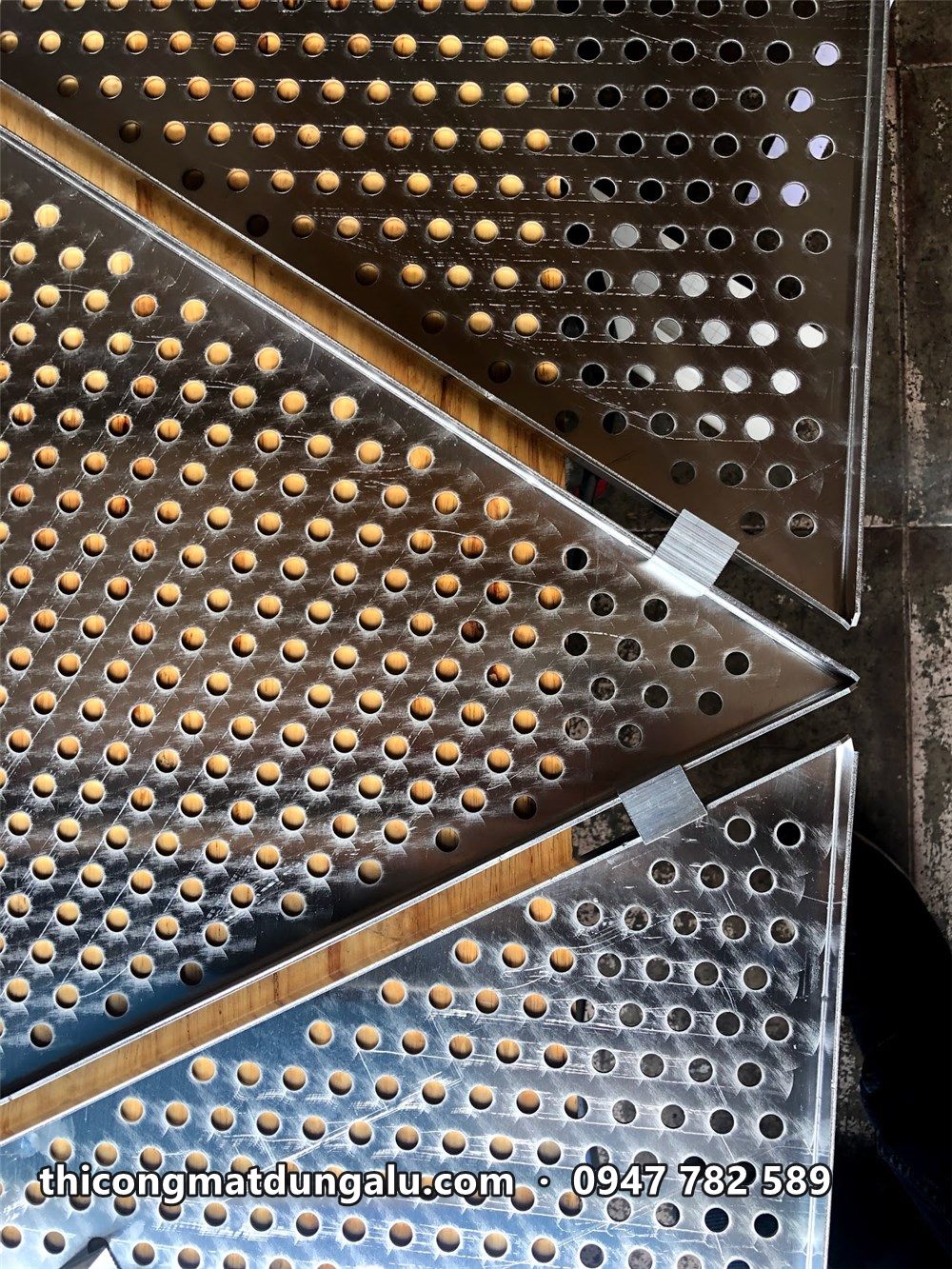

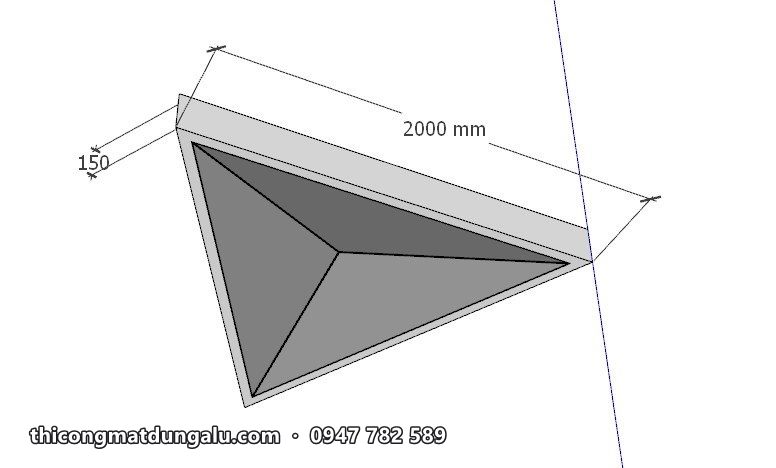

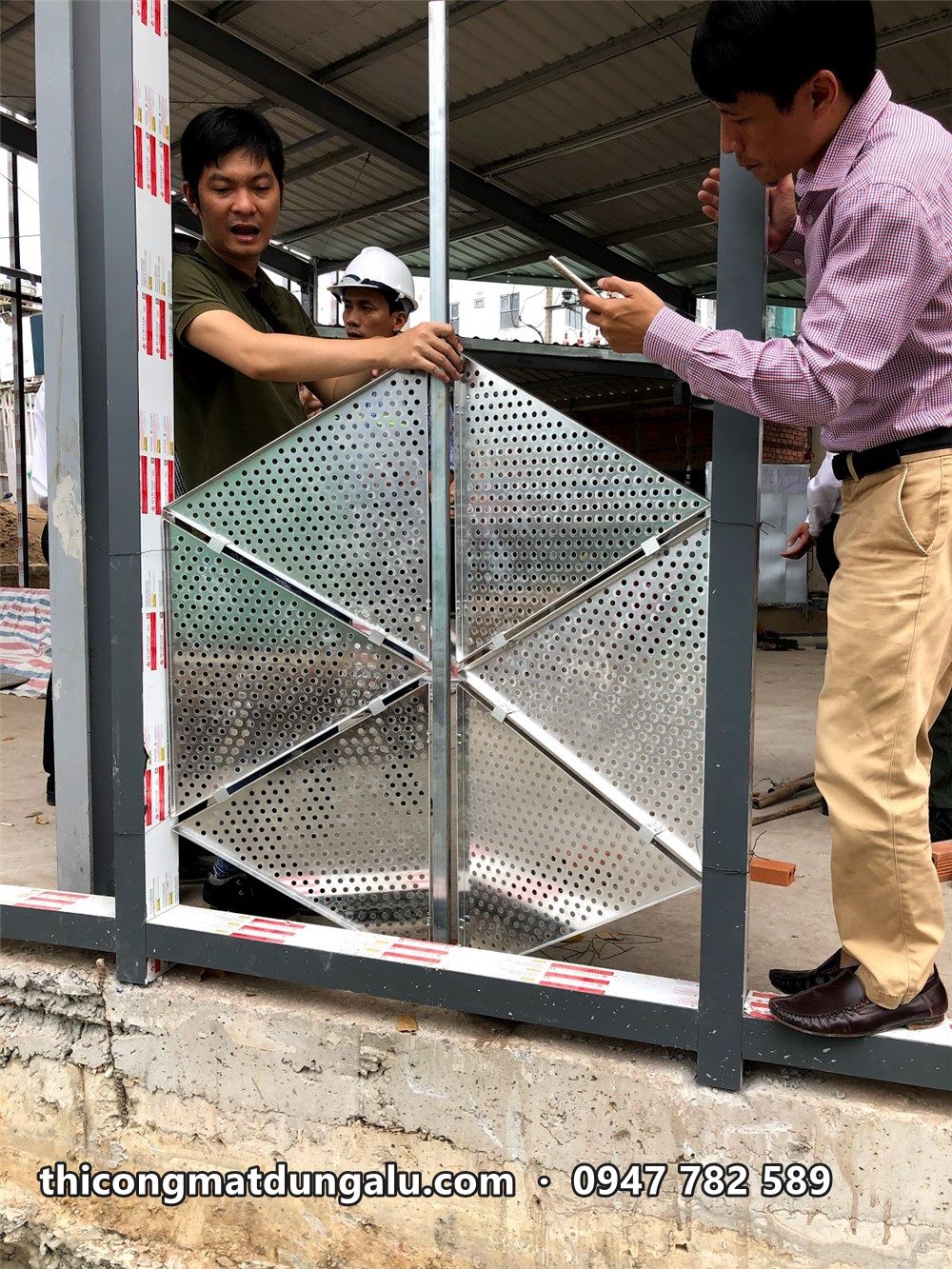

Mỗi module là một tam giác cạnh khoảng 2 mét, gập nhẹ thành dạng kim tự tháp nông để bắt sáng. Tấm nhôm đục lỗ tròn. Trước khi sản xuất hàng loạt, chúng tôi làm tấm mẫu thật, dựng lên khung thử tại công trường để chủ đầu tư xem màu, độ gập và mật độ lỗ ngoài nắng.

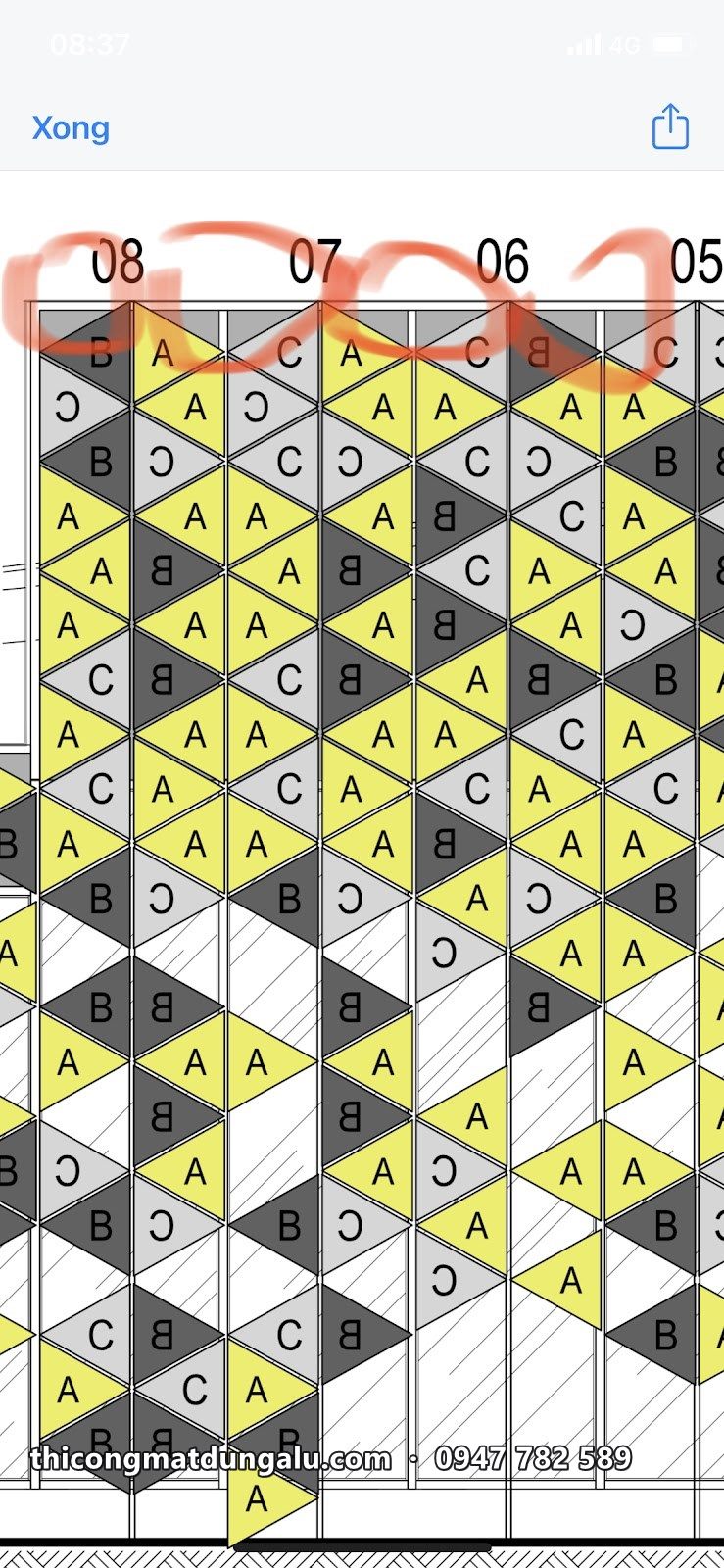

Sơ đồ mã tấm

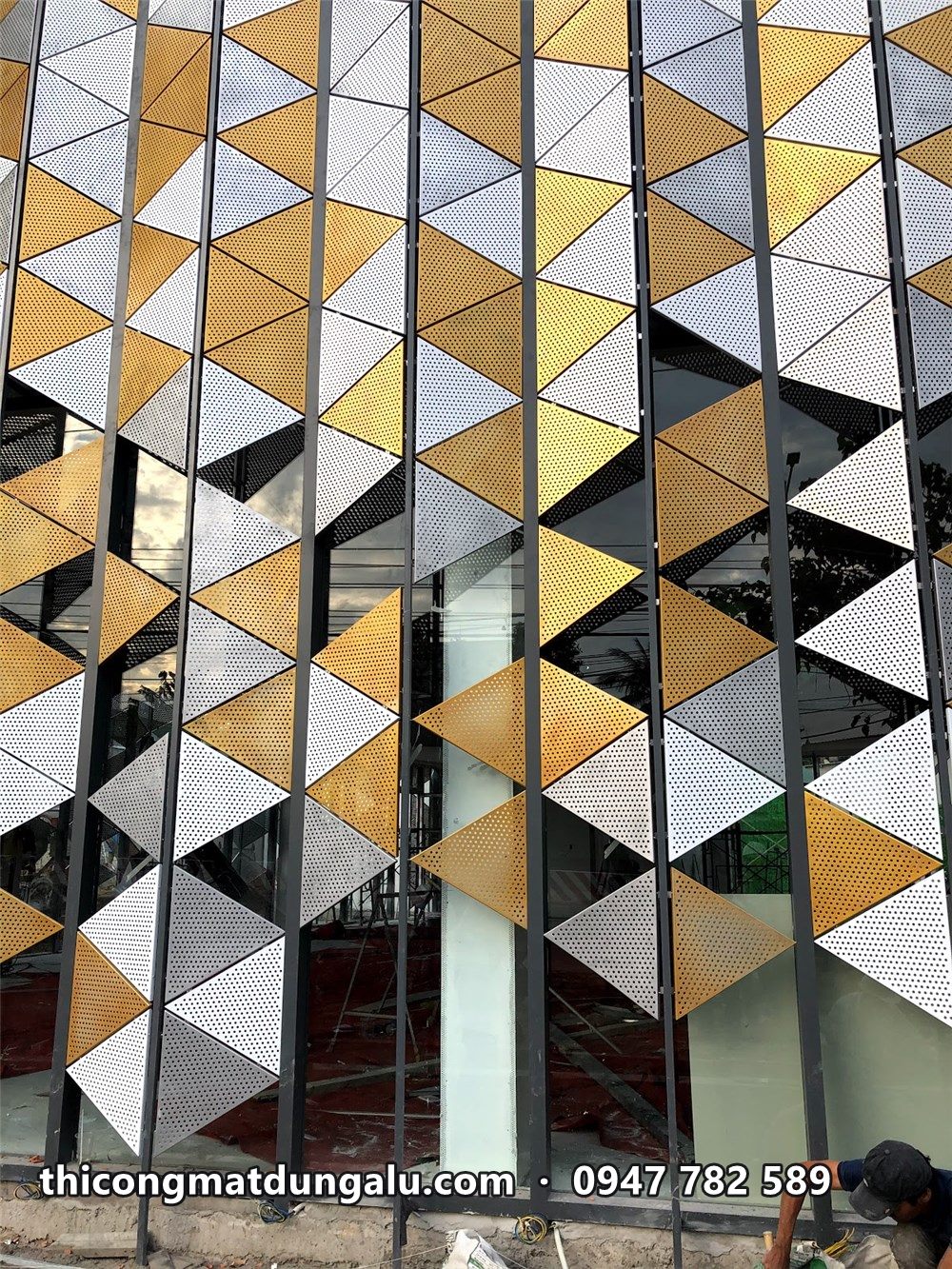

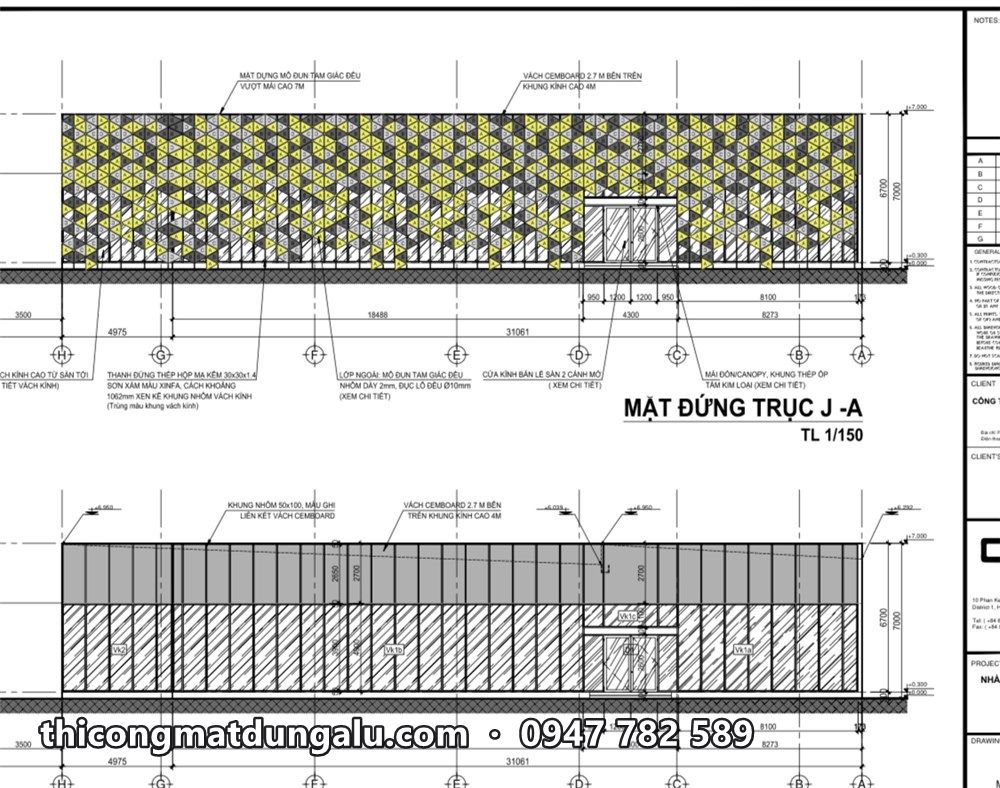

Ba màu không được rải ngẫu nhiên. Kiến trúc sư vẽ mặt đứng thành lưới tam giác, mỗi ô gắn một mã A, B hoặc C ứng với một màu. Xưởng sản xuất theo từng mã, đánh số trên tấm, và đội lắp đối chiếu sơ đồ theo từng cột. Một tấm lắp nhầm mã sẽ phá vỡ mảng màu khi nhìn từ xa.
Khung và lắp đặt

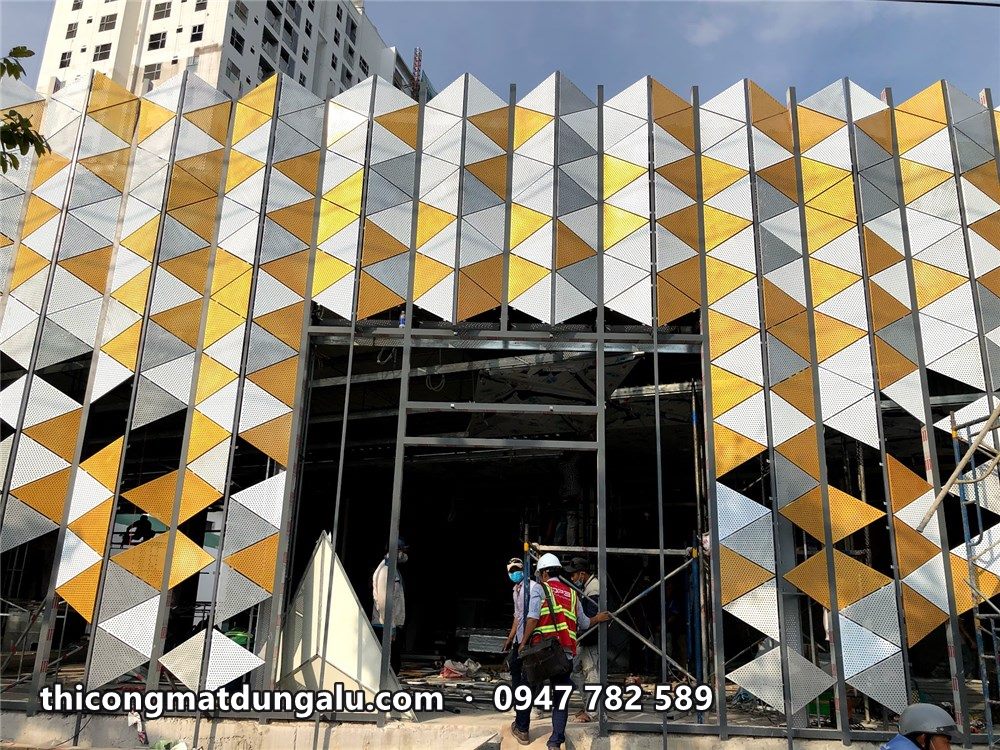

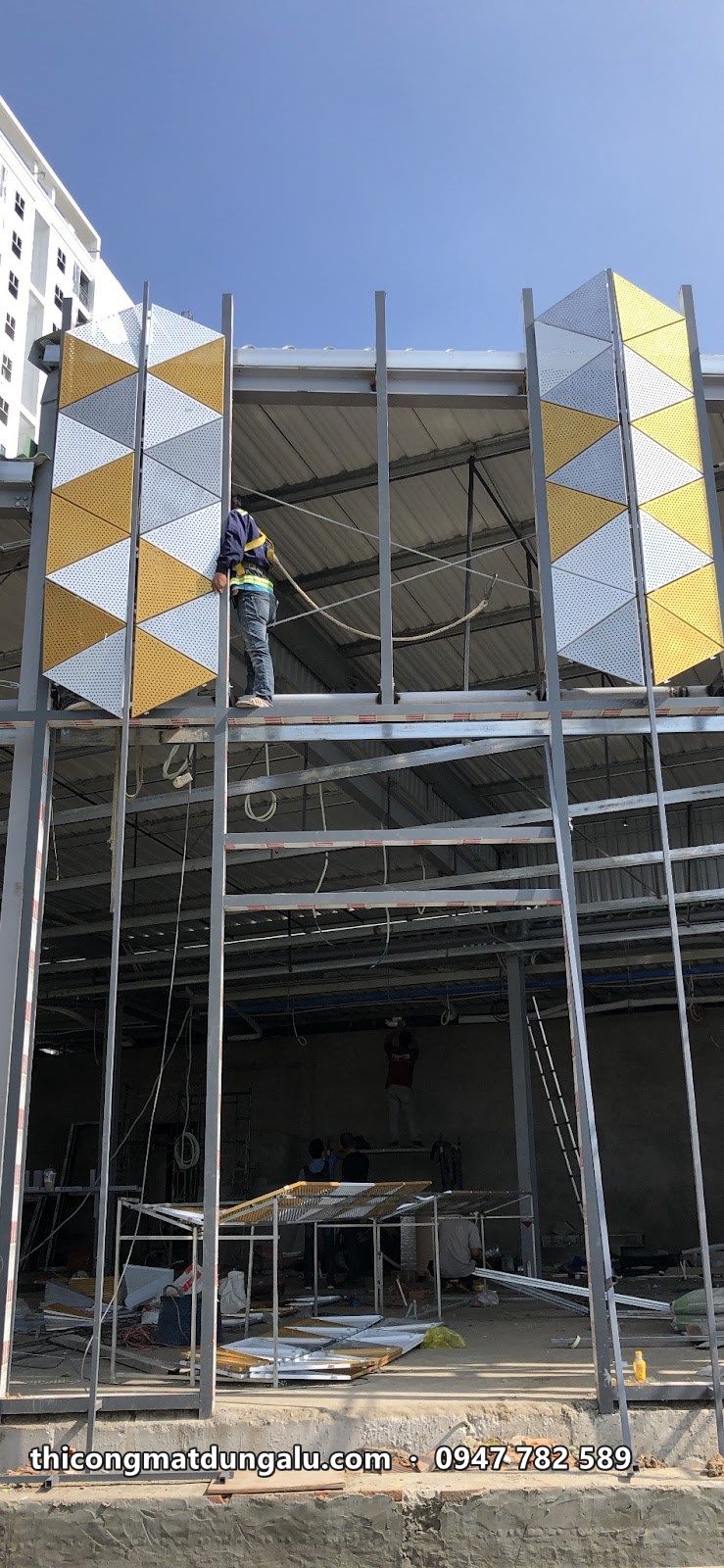

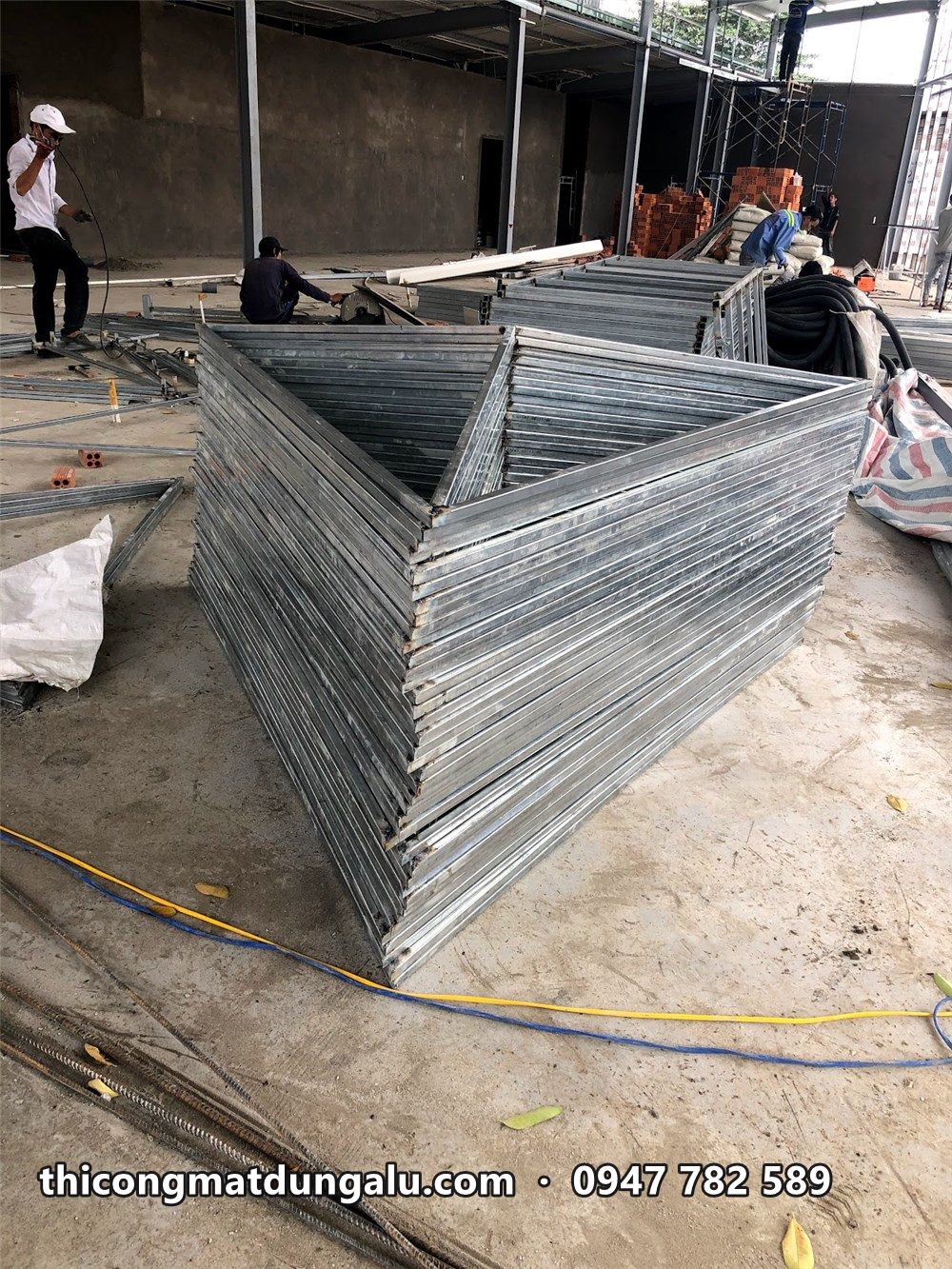

Khung xương thép hộp dựng song song mặt kính, cách một khoảng để có chỗ cho đèn chiếu và lối bảo trì. Khung tam giác được gia công sẵn tại công trường. Thợ lắp từng cột từ dưới lên, mỗi tấm bắt vít vào khung theo đúng vị trí trên sơ đồ.

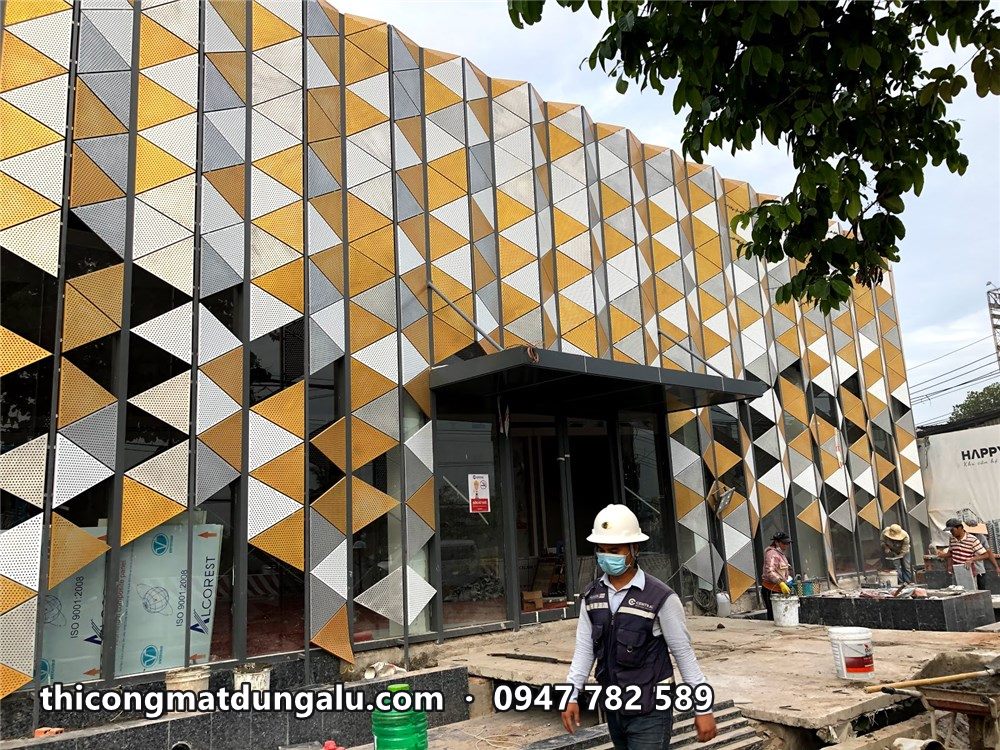

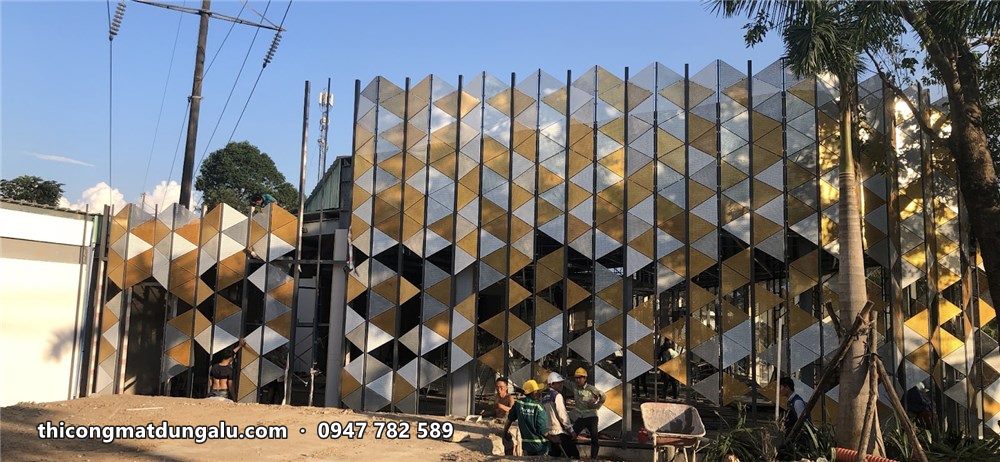

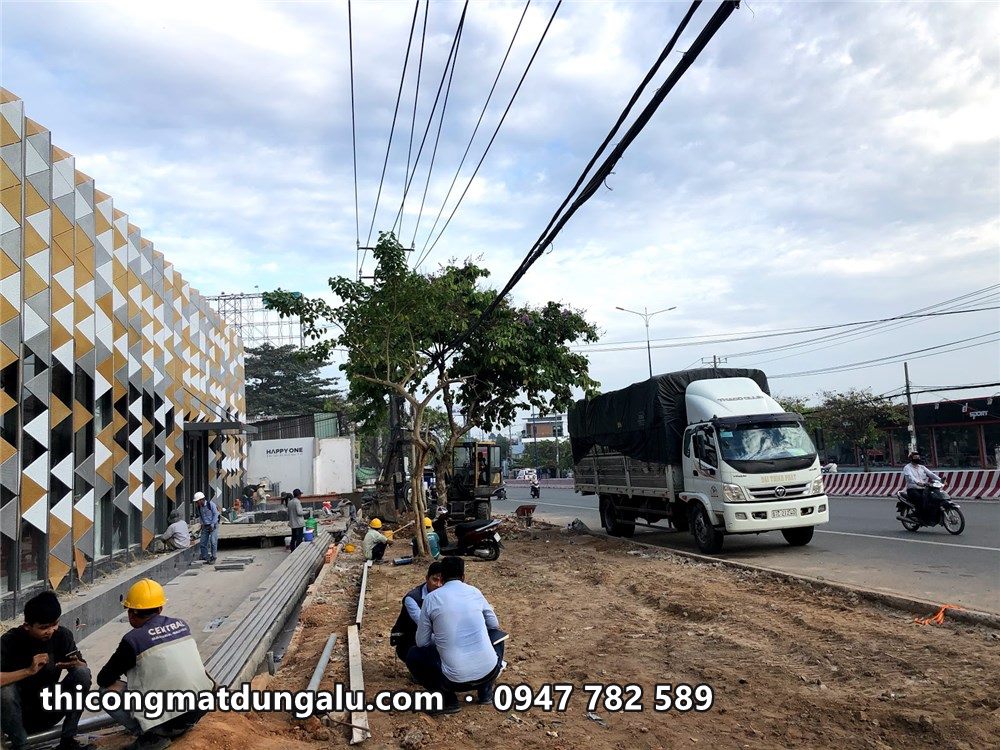

Hoàn thiện
Bài học từ mặt dựng tam giác
- Làm tấm mẫu thật và dựng ngoài nắng trước khi sản xuất. Màu sơn trên bản vẽ và màu dưới nắng khác nhau nhiều.
- Đánh mã từng tấm theo sơ đồ và lắp theo cột, không lắp theo hàng ngang; sai sót dễ khoanh vùng hơn.
- Chừa khoảng giữa lớp vỏ và mặt kính cho đèn và lối bảo trì.
Bên trong cùng nhà mẫu là trần alu tam giác 3D cùng ngôn ngữ hình học, và chữ nổi Happy One Central, Sales Gallery và màn hình LED. Mặt dựng bằng tấm alu phẳng thông thường thì xem thi công mặt dựng alu tòa nhà, nhà xưởng và ốp alu mặt tiền nhà phố và tòa nhà. Nhà mẫu cũng là một loại showroom, nên các yếu tố chi phí trong bài chi phí thi công showroom vẫn áp dụng.
